Физическое подключение кабелей и устройств
1. Какие кабели и устройства нам понадобятся?
 |
 |

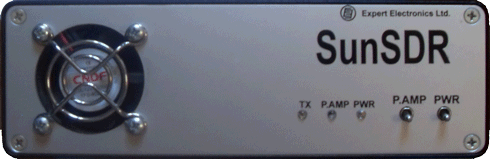

| Рис. 1 – SunSDR вид спереди |

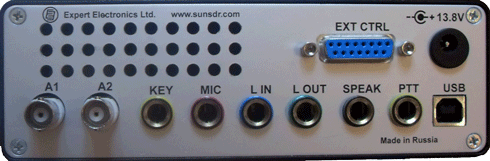

Рис. 2 – SunSDR вид сзади |
 |
 |

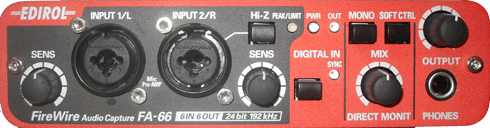

| Рис. 3 – FA-66 вид спереди |

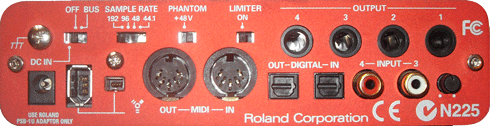

Рис. 4 – FA-66 вид сзади |
 |
 |

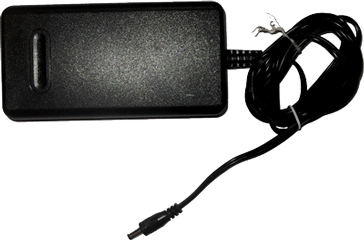

| Рис. 5 – Блок питания SunSDR |
Рис. 6 – Блок питания FA-66 |
 |
 |

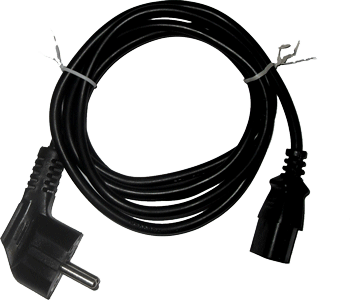

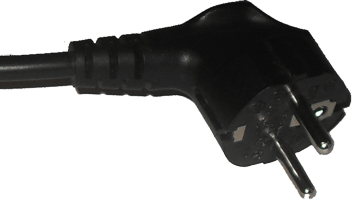

| Рис. 7 – Сетевой кабель для блока питания SunSDR |

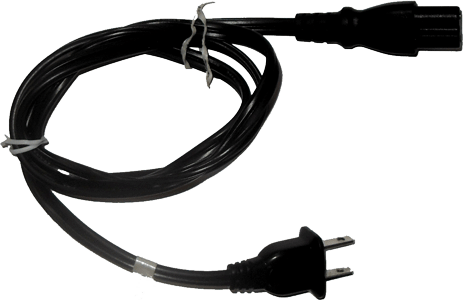

Рис. 8 – Сетевой кабель для блока питания FA-66 |
 |
 |

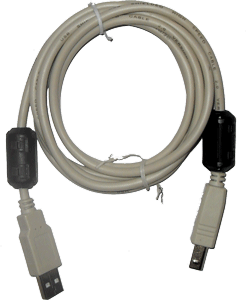

| Рис. 9 – Кабель "USB-USB" для SunSDR |

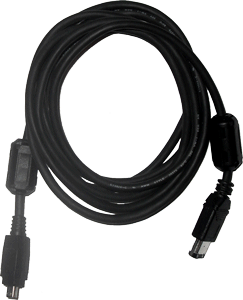

Рис. 10 – Кабель "1394-1394" для FA-66 |
 |
 |

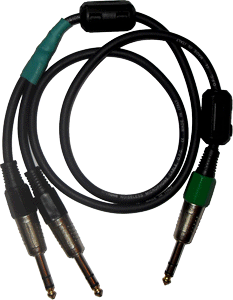

| Рис. 11 – Аудио кабель для сопряжения SunSDR и FA-66 |
Рис. 12 – Аудио кабель для сопряжения SunSDR и FA-66 |
 |
 |

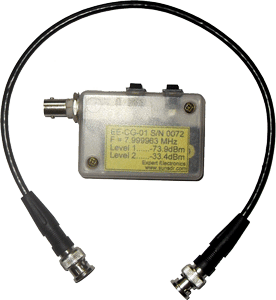

| Рис. 13 – Генератор тактовой частоты и кабель |
Рис. 14 – Наклейка на генераторе тактовой частоты |
 |
 |
 |
 |
| Рис. 15 – Педаль "приём-передача" |
Рис. 16 – Аудио переходник |
Рис. 17 – Ферритовое кольцо |
Рис. 18 – Сетевой переходник |
2. Подключение к SunSDR
Для подключения питания к трансиверу SunSDR необходимо выполнить следующие соединения:
 |
 |
 |
Рис. 19 – Рис. 2 + Рис. 5
В разъёмом
13,8V расположенный на задней стенке трансивера SunSDR (Рис.2) подключить 14и вольтовой выход
блока питания SunSDR (Рис. 5). |
Рис. 20 – Рис. 5 + Рис. 7
К разъёму 220V
расположенному на блоке питания SunSDR (Рис. 5) подключить выход сетевого кабеля для блока питания SunSDR (Рис. 7). |
Рис. 21 – Рис. 7 + Сеть
Вход сетевого
кабеля для блока питания SunSDR (Рис. 7) подключить к сети питания. |
Для подключения трансивера SunSDR к компьютеру (ноутбуку) необходимо выполнить следующие соединения:
 |
 |

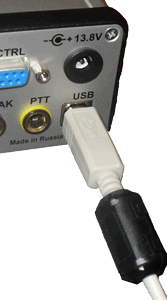

Рис. 22 – Рис. 2 + Рис. 9
В разъём USB,
расположенный на задней стенке трансивера SunSDR (Рис.2), подключить конец кабеля "USB-USB" для SunSDR (Рис. 9),
обжатый ферритовым кольцом (рис. 17), для устранения помех. |

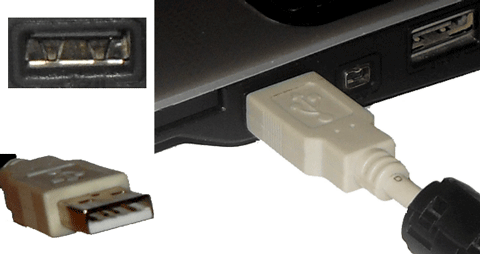

Рис. 23 – Рис. 9 + Компьютер (ноутбук)
Другой конец кабеля "USB-USB" для SunSDR (Рис. 9), обжатый ферритовым кольцом (рис. 17), для устранения помех,
подключить к разъёму USB расположенному на компьютере (ноутбуке). |
Для подключения аудио кабелей и педали “приём-передача” к трансиверу SunSDR необходимо выполнить следующие соединения:
 |
 |
 |
Рис. 24 – Рис. 2 + Рис. 11
В разъём L IN,
расположенный на задней стенке трансивера SunSDR (Рис.2), подключить конец аудио кабеля для сопряжения SunSDR и
FA-66 (Рис. 11), обжатый ферритовым кольцом (рис. 17), для устранения помех. |
Рис. 25 – Рис. 2 + Рис. 12
В разъём L
OUT, расположенный на задней стенке трансивера SunSDR (Рис.2), подключить конец аудио кабеля для сопряжения SunSDR
и FA-66 (Рис. 12), обжатый ферритовым кольцом (рис. 17), для устранения помех. |

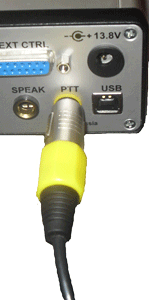

Рис. 26 – Рис. 2 + Рис. 15
В разъём
PTT, расположенный на задней стенке трансивера SunSDR (Рис.2), подключить педаль “приём-передача” (Рис. 15). |
Для подключения генератора тактовой частоты к трансиверу SunSDR необходимо выполнить следующие соединения:
 |
 |

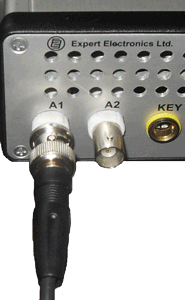

Рис. 27 – Рис. 2 + Рис. 13
В разъём A1,
расположенный на задней стенке трансивера SunSDR (Рис.2), подключить конец кабеля для генератора тактовой частоты
(Рис. 13). |

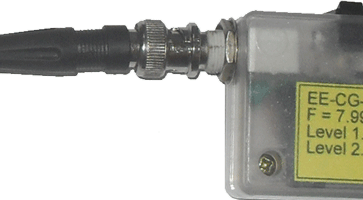

Рис. 28 – Рис. 13 + Рис. 13
Другой конец
кабеля для генератора тактовой частоты (Рис. 13) подключить к разъёму расположенному на генераторе тактовой частоты
(Рис.13). |
3. Подключение к FA-66
Для подключения питание к звуковой карте FA-66 необходимо выполнить следующие соединения:
 |
 |
 |
Рис. 29 – Рис. 4 + Рис. 6
В разъём DC IN
расположенный на задней стенке звуковой карты FA-66 (Рис. 4) подключить выход блока питания FA-66 (Рис. 6). |
Рис. 30 – Рис. 6 + Рис. 8
В разъём 220V
расположенный на блоке питания FA-66 (Рис. 6) подключить выход сетевого кабеля для блока питания FA-66 (Рис. 8). |

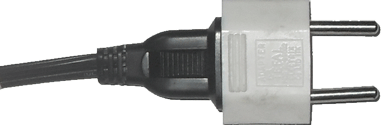

Рис. 31 – Рис. 8 + Переходник
Вход сетевого
кабеля для блока питания FA-66 (Рис. 8) подключить к сетьевому переходнику (Рис. 18). И всё это подключить к сети
питания. |
Для подключения звуковой карты FA-66 к компьютеру (ноутбуку) необходимо выполнить следующие соединения:
 |
 |
Рис. 32 – Рис. 4 + Рис. 10
В разъём
1394, расположенный на задней стенке звуковой карты FA-66 (Рис. 4), подключить конец кабеля "1394-1394" для FA-66
(Рис. 10), обжатый ферритовым кольцом (рис. 17), для устранения помех. |

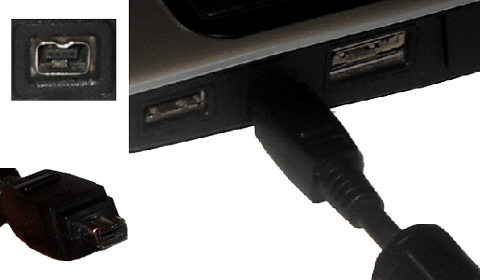

Рис. 33 – Рис. 10 + Компьютер (ноутбук)
Другой конец кабеля "1394-1394" для FA-66 (Рис. 10), обжатый ферритовым кольцом (рис. 17), для устранения помех,
подключить к разъёму 1394 расположенному на компьютере (ноутбуке). |
Для подключения аудио кабелей к звуковой карте FA-66 необходимо выполнить следующие соединения:
 |
 |
Рис. 34 – Рис. 4 + Рис. 11
В разъём
INPUT 3-4, расположенный на задней стенке звуковой карты FA-66 (Рис. 4), подключить конец аудио кабеля для
сопряжения SunSDR и FA-66 (Рис. 11), обжатый ферритовым кольцом (рис. 17), для устранения помех. |

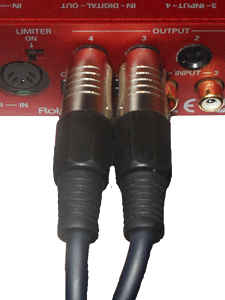

Рис. 35 – Рис. 4 + Рис. 12
В разъём
OUTPUT 3-4, расположенный на задней стенке звуковой карты FA-66 (Рис. 4), подключить конец аудио кабеля для
сопряжения SunSDR и FA-66 (Рис. 12), обжатый ферритовым кольцом (рис. 17), для устранения помех. |
Обратите ОСОБОЕ ВНИМАНИЕ на подключение аудио кабелей Рис. 11 и Рис. 12.
Я не знаю, может быть, я ид..от но, на сколько я
помню, то ко входу одного устройства подключается выход другого устройства.
Здесь аудио кабель Рис. 11 у SunSDR
подключается к линейному входу L IN (Рис. 24), и на FA-66 тоже ко входу INPUT 3-4 (Рис. 34).
Аудио кабель Рис. 12 у
SunSDR подключается к линейному выходу L OUT (Рис. 25), и на FA-66 тоже к выходу OUTPUT 3-4 (Рис. 35).
4. Распайка и соединение аудио кабелей

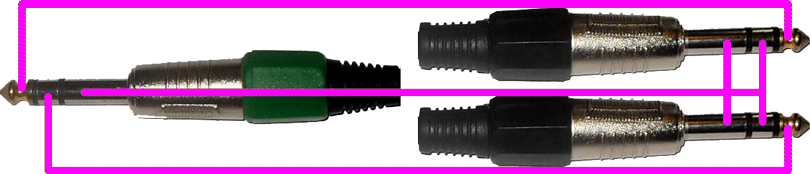

Рис. 36 – Распайка
аудио кабеля для сопряжения SunSDR и FA-66 [Кабель (Рис. 11)]Левый конец
кабеля подключаем к разъему L-IN на SunSDR (Рис. 2 и Рис. 24).
Правый верхний конец кабеля подключаем к разъему 3
INPUT на FA-66 (Рис. 4 и Рис. 34).
Правый нижний конец кабеля подключаем к разъему 4 INPUT на FA-66 (Рис. 4 и Рис.
34).
Рис. 37 – Распайка
аудио кабеля для сопряжения SunSDR и FA-66 [Кабель (Рис. 12)]Левый конец
кабеля подключаем к разъему L-OUT на SunSDR (Рис. 2 и Рис. 25).
Правый верхний конец кабеля подключаем к разъему 4
INPUT на FA-66 (Рис. 4 и Рис. 35).
Правый нижний конец кабеля подключаем к разъему 3 INPUT на FA-66 (Рис. 4 и Рис.
35).
Внимание! Для того чтобы
определить, какой правый верхний, а какой правый нижний необходимо использовать прибор (любой прибор, показывающий
проводимость напряжения). |
