Калибровка трансивера SunSDR в программе PowerSDR
В этой статье мы разберём процесс калибровки трансивера SunSDR в программе PowerSDR.
Калибровка – это установление зависимости между показаниями приборов (панорама, s-метр) и размером измеряемого входного
сигнала.
Внимание! Калибровка необходима для правильных показаний
сигнала на панораме и s-метре программы PowerSDR.
 |
Запускаем программу PowerSDR, двойным кликом

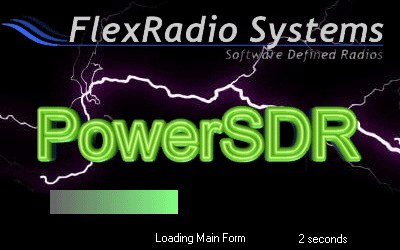

левой клавиши мыши на ярлыке “PowerSDR” на рабочем столе (рис. слева). Откроется окно запуска программы PowerSDR
(рис. справа). В этот момент происходит загрузка основных компонентов и модулей программы.
После того как
загрузятся основные компоненты и модули программы, окно запуски программы, закроется и откроется главное окно программы
PowerSDR “FlexRadio SystemsTM PowerSDRTM v1.18.6” (рис. снизу). |
|
|
Теперь необходимо настроить параметры звуковой

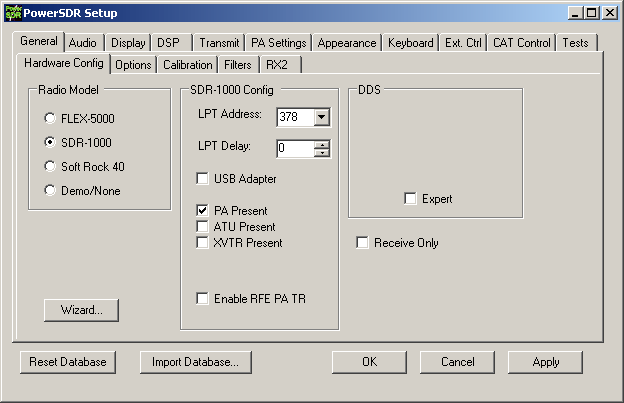

карты. Для этого нажимаем клавишу  в главное меню программы (в верхнем левом углу). Откроется окно “PowerSDR Setup” (рис. слева).
На вкладке “General – Hardware Config” в секции “SDR-1000 Config” необходимо заменить параметр “LPT Address” со
значения 378 на FFF0 (рис. справа). |
|
|

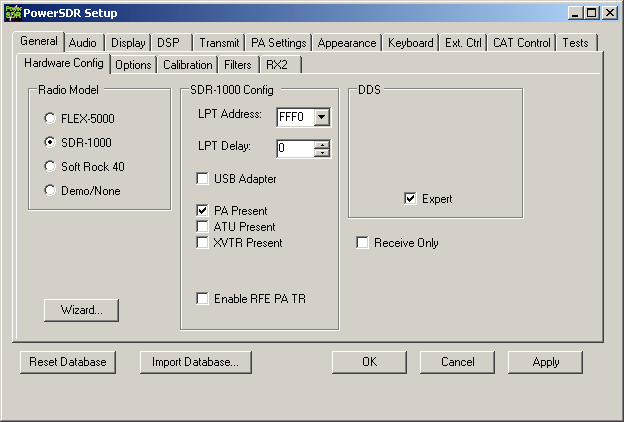

Затем в секции “DDS” выставить галочку левее
надписи “Expert”, для получения доступа к дополнительным настройкам (рис. слева). После того как галочка будет

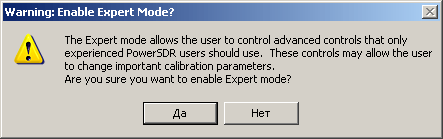

выставлена, на экране появится новое окно “Warning: Enable Expert Mode?” (рис. справа). В этом информационном окне
говорится о том, что после активации режима Expert пользователь сможет менять важные калибровочные параметры и
предлагается два варианта действий: включить режим или отказаться. Нажимаем клавишу  , для включения режима. |
|
|
После включения режима Expert окно “Warning:
Enable Expert Mode?” закроется и появятся дополнительные калибровочные параметры (рис. слева). Нам необходимо изменить
значения параметров “PLL Multiplier:” со значения 1 на значение 2 и “IF (Hz):” со значения 9000 на 11025 (рис.
справа).
Для того чтобы сохранить изменения, нажимаем клавишу  , в правом нижнем углу окна. |
|
|

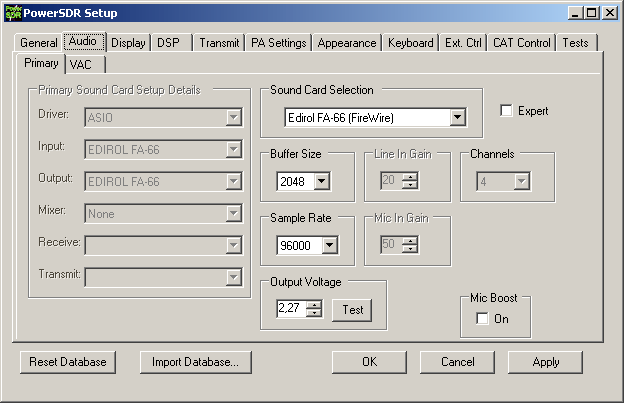

Переключаемся на вкладку “Audio - Primary” (рис.
слева), одним нажатием левой клавиши мыши на вкладке  , для изменения параметров аудио карты. Затем меняем значение
параметра “Sample Rate” с 96000 на 192000 (рис. справа).
Внимание!
При изменении параметра “Sample Rate” необходимо переключить переключатель “SAMPLE RATE”, на задней стенке звуковой
карты, в положение 192000  .
Нажимаем клавишу , для применения параметров и клавишу  , для закрытия окна. |
|

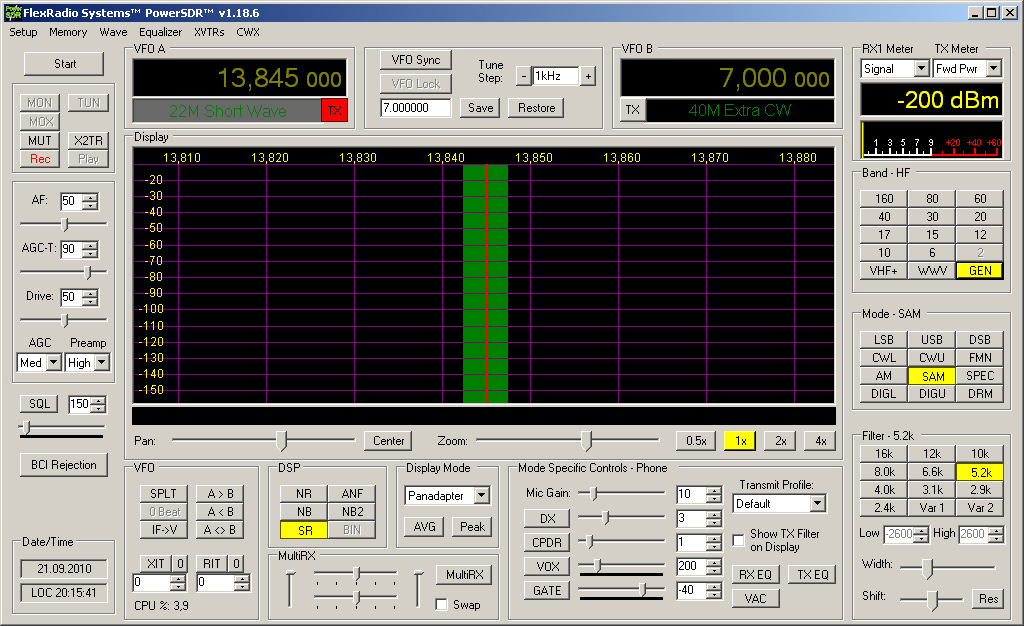

Когда окно “PowerSDR Setup” закроется, мы вернемся в окно “FlexRadio SystemsTM
PowerSDRTM v1.18.6” (рис. снизу). В нём можно заметить, что изменилась цена деления панорама. Если раньше она
была равна 0,005, то теперь она равна 0,010. Это является последствием переключения параметра Sample Rate с 96000 на
192000.
 Теперь в секции
“Band - HF” переключимся с режима WWW на режим GEN, одним нажатием левой клавиши мыши на клавише  .
В секции “Mode - SAM” переключимся из режима SAM в режим DSB, одним нажатием левой клавиши
мыши на клавише
(рис. снизу).

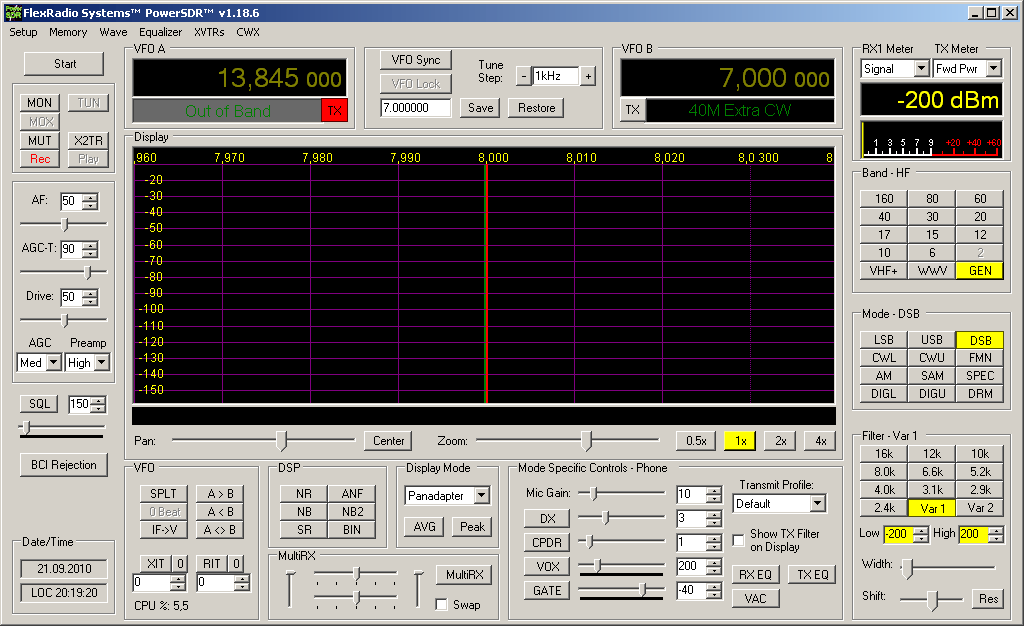

В секции “Filter - 6,6k” переключимся из режима 6,6k в режим Var 1, одним нажатием левой
клавиши мыши на клавише  (рис. снизу).Снизу под клавишей Var 1, откроются ранее недоступные
параметры: Low = -3300 и High = 3300 – полоса пропускания. Меняем эти параметры с -3300 и 3300 на -200 и 200 соответственно
( ) (рис.
снизу). При этом на панораме мы заметим, что изменилась полоса пропускания, т.е. стала уже.В секции “DSP” отключим режим SR - усреднение сигнала, одним нажатием левой клавиши мыши на клавише
 (рис. снизу).
В секцию “VFO A” вписываем частоту генератора, на которой будем калибровать.
Генератор
EE-CG-01 S/N 0072 имеет частоту F = 7,999963 MHz и 2 уровня сигнала: Level 1 = -73,9 dBm и Level 2 = -33,4 dBm.
По этому в секцию “VFO A” вписываем 7,999963 и нажимаем клавишу Enter на клавиатуре (рис. снизу).Затем нажимаем клавишу  , в верхнем левом углу программы для запуска программы PowerSDR в режиме приема-передачи.
После
этого на панораме мы увидим сигнал на уровне -156 dBm (рис. снизу).
Подключаем генератор EE-CG-01 к гнезду A1 трансивера SunSDR, не включая его. Движок регулятора
уровня выходного сигнала  звуковой карты Edirol FA-66 выставляем в положение 12 часов.
В секции “Display Mode” можно выбирать
разные режимы отображения сигнала на панораме. Для этого нажимаем клавишу  , и в раскрывающемся списке выбрать один из режимов:
Spectrum, Panadapter, Scope, Phase, Phase2, Waterfall, Histogram, Panafall, Panascope, Off.
Давайте посмотрим, как
будет выглядеть панорама в различных режимах отображения сигнала.
В режиме Spectrum (рис. снизу).
В режиме Panadapter (рис. снизу).
В режиме Scope (рис. снизу).
В режиме Phase (рис. снизу).
В режиме Phase2 (рис. снизу).
В режиме Waterfall (рис. снизу).
В режиме Histogram (рис. снизу).
В режиме Panafall (рис. снизу).
В режиме Panascope (рис. снизу).
Теперь включаем питание генератора. На нём загорится жёлтая лампочка, а на панораме появится
сигнал. Переключаем генератор в положение Level 1. Для этого из текущего уровня сигнала -156 отнимаем уровень сигнала Level
1 -74 получается -82, т.е. пик сигнала на панораме должен быть в районе -82 dBm. Смотрим, как будет выглядеть панорама в
различных режимах при уровне сигнала генератора Level 1.
В режиме Spectrum (рис. снизу).
В режиме Panadapter (рис. снизу).
В режиме Scope (рис. снизу).
В режиме Phase (рис. снизу).
В режиме Phase2 (рис. снизу).
В режиме Waterfall (рис. снизу).
В режиме Histogram (рис. снизу).
В режиме Panafall (рис. снизу).
В режиме Panascope (рис. снизу).
|
Затем в главном меню программы, нажимаем
клавиши

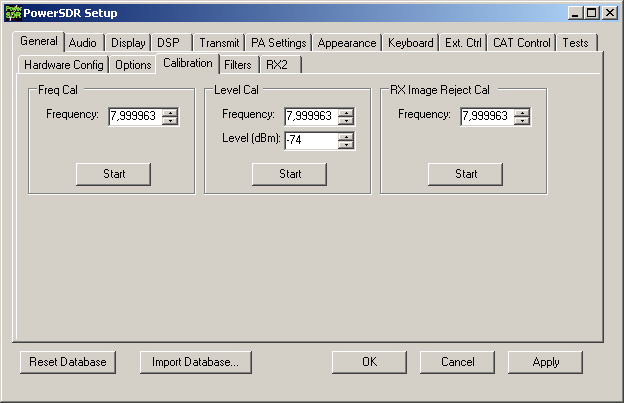

(в верхнем левом углу). Откроется окно “PowerSDR Setup”. Переходим на вкладку “General – Calibration”, нажатием
клавиш  ,
а затем  (рис. слева). И меняем параметры Frequency с 10,000000 на частоту генератора, т.е. 7,999963, а параметр
Level (dBm) с -70 на уровень Level 1 генератора, т.е. -74 (рис. справа).
Нажимаем клавишу , для применения
параметров. |
|
|
В секции Freq Cal нажимаем клавишу , для калибровки частоты.
После того как частота будет откалибрована, на экране появится информационное окно (рис. слева), в котором говорится
о том, что калибровка частоты окончена. Нажимаем клавишу , для закрытия информационного окна.
В секции Level Cal нажимаем клавишу
, для калибровки
уровня сигнала. На экране появится окно “Calibration RX Level” (рис. справа), которое показывает ход выполнения
калибровки. |
|
|
После того как уровень сигнала будет
откалиброван, на экране появится информационное окно (рис. слева), в котором говорится о том, что калибровка уровня
окончена. Нажимаем клавишу , для закрытия информационного окна.
Переключаем генератор в режим Level 2 и в секции RX Image Reject
Cal нажимаем клавишу , для подавления зеркального канала. На экране появится информационное окно “Calibration RX Image
Rejection” (рис. справа), показывающее ход выполнения подавления зеркального канала. |
|
|
После того как подавление зеркального канала
будет окончено окно “Calibration RX Image Rejection” закроется и на экране появится информационное окно (рис. слева),
в котором говорится о том, что подавление зеркального канала окончено. Нажимаем клавишу , для закрытия
информационного окна.
В окне “PowerSDR Setup” также нажимаем клавишу , для закрытия окна “PowerSDR Setup”. |
Смотрим, как будет выглядеть панорама в различных режимах отображения сигнала при уровне Level 1 генератора.
В режиме Spectrum (рис. снизу).
В режиме Panadapter (рис. снизу).
В режиме Scope (рис. снизу).
В режиме Phase (рис. снизу).
В режиме Phase2 (рис. снизу).
В режиме Waterfall (рис. снизу).
В режиме Histogram (рис. снизу).
В режиме Panafall (рис. снизу).
В режиме Panascope (рис. снизу).
И смотрим, как будет выглядеть панорама в различных режимах отображения сигнала при уровне Level 2 генератора.
В режиме Spectrum (рис. снизу).
В режиме Panadapter (рис. снизу).
В режиме Scope (рис. снизу).
В режиме Phase (рис. снизу).
В режиме Phase2 (рис. снизу).
В режиме Waterfall (рис. снизу).
В режиме Histogram (рис. снизу).
В режиме Panafall (рис. снизу).
В режиме Panascope (рис. снизу).
Вид экрана с включенным генератором на Level 1.
Вид экрана с
включенным генератором на Level 2.
Вид экрана с выключенным генератором.
На этом процесс калибровки трансивера SunSDR в программе PowerSDR окончен. Можно приступать к следующему
этапу.
|
